各機能のご紹介
インターフェース
主な仕様と機能
入力 / 受信機能
・1 系統の 2 チャンネル 3.5mm アンバランス入力
・1 系統の 2 チャネル 4.4mm バランス入力
・1 系統の 4 チャンネル 24 ビット/48k UAC 入力
・8 チャネル 24 ビット Dante ストリームの受信（マルチキャストまたはユニキャスト）
・1 系統の 4 チャネル 16 ビット SRT / NDI オーディオストリームを同時に受信
出力 / 送信機能
・1 系統の 2 チャンネル 3.5mm アンバランス出力
・1 系統の 2 チャンネル 4.4mm バランス出力
・1 系統の 4 チャネル 24 ビット/ 48k UAC 出力
・8 チャネル 24 ビット Dante ストリームのエンコード（マルチキャストまたはユニキャスト）
・1 系統の 4 チャネル 16 ビット Icecast / SRT / NDIオーディオストリームをエンコード可能
オーディオルーティングとオーディオミキサー機能
・アナログまたは IP ベースの入力チャンネルは、Web ベースのユーザーインターフェースを介して、アナログ、IP または UAC 出力にルーティングおよびミキシング可能。
その他
・信号のルーティングおよび設定可能な Dante コントローラー対応
・UAC デバイスとしてプラグアンドプレイ
・デバイスと信号に関する包括的な情報をリアルタイムで提供
・Web GUI と Magewell Cloud によるリモートコントロール
・HTTP API の提供
仕様
| 受信・入力機能 | 96/48/44.1 KHz のサンプル レート、および 16/24 ビットのサンプル深度をサポート 1 x 2 チャンネル 3.5mm TRS アンバランス (5k オーム) 1 x 2 チャンネル 4.4mm TRRRS バランス (20k オーム) 1 x 4 チャネル 24 ビット/48k USB オーディオ クラス入力 ユニキャストまたはマルチキャストで8 チャネル 24 ビット Dante ®フローを受信する 1 x 4 チャンネル 16 ビット SRT ネットワーク オーディオ ストリームを受信 1 x 4 チャネル 16 ビット NDI ®ネットワーク オーディオ ストリームを受信 PTP マスター/スレーブのサポート 全高調波歪み < 0.01% @ +4dBu 周波数応答 20Hz ~ 20kHz (-/+0.5dB) 信号対雑音比 > 100dB ダイナミックレンジ > 100dB 最大信号レベル: 12dBu でアンバランス、24dBu でバランス |
|---|---|
| 送信・出力機能 | 96/48/44.1 KHz のサンプル レート、および 16/24 ビットのサンプル深度をサポート 1 x 2 チャンネル 3.5mm TRS アンバランス出力 (10 Ω) 1 x 2 チャンネル 4.4mm TRRRS バランス出力 (150 オーム) 1 x 4 チャンネル 24 ビット/48k UAC 出力 ユニキャストまたはマルチキャストでの8 チャネル 24 ビット Dante ®フローのエンコード エンコーディング 1 x 4 チャネル 16 ビット SRT ネットワーク オーディオ ストリーム エンコーディング 1 x 4 チャネル 16 ビット NDI ®ネットワーク オーディオ ストリーム エンコーディング 1 x 4 チャネル 16 ビット RTSP ネットワーク オーディオ ストリーム PTP マスター/スレーブのサポート 全高調波歪み < 0.01% @ +4dBu 周波数応答 20Hz ~ 20kHz (-/+0.5dB) ダイナミックレンジ > 100dB 信号対雑音比 > 100dB 最大信号レベル: 12dBu でアンバランス、18dBu でバランス |
| 構成管理 | 信号のルーティングと構成を提供する Dante Controller のサポート Magewell Cloud への登録 WebUI と Magewell Cloud によるリモート コントロール デバイスと信号に関する包括的な情報をリアルタイムで提供 サンプリング、パケット、PTPv2 (IEEE 1588–2008)、音量設定、オーディオ マトリックス、バッファ、およびネットワーク接続を含む、入力の処理およびエンコード方法の構成 ファームウェアアップデートのサポート USB NETのサポート IE/Edge/Firefox/Chrome/Safari/Opera Web ブラウザーのサポート HTTP API の提供 |

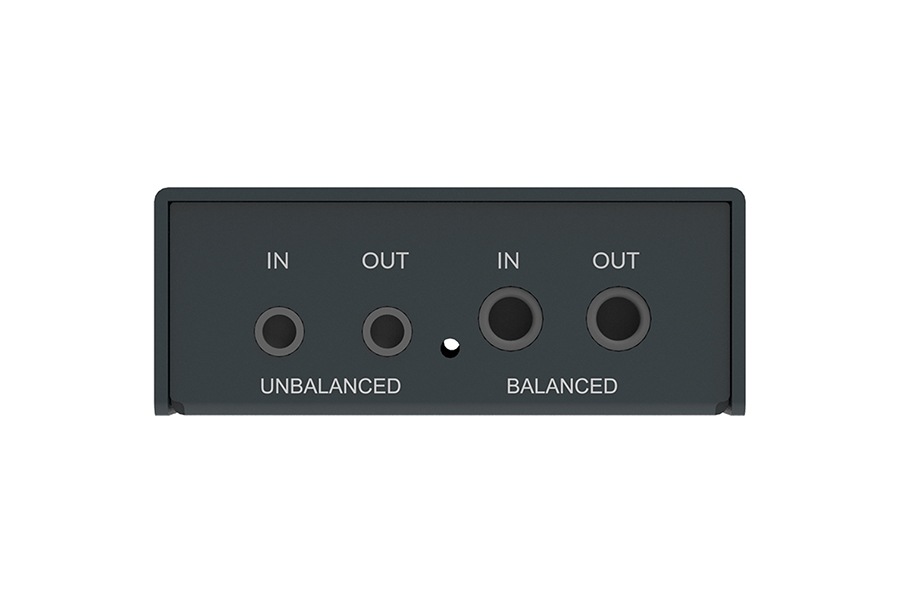

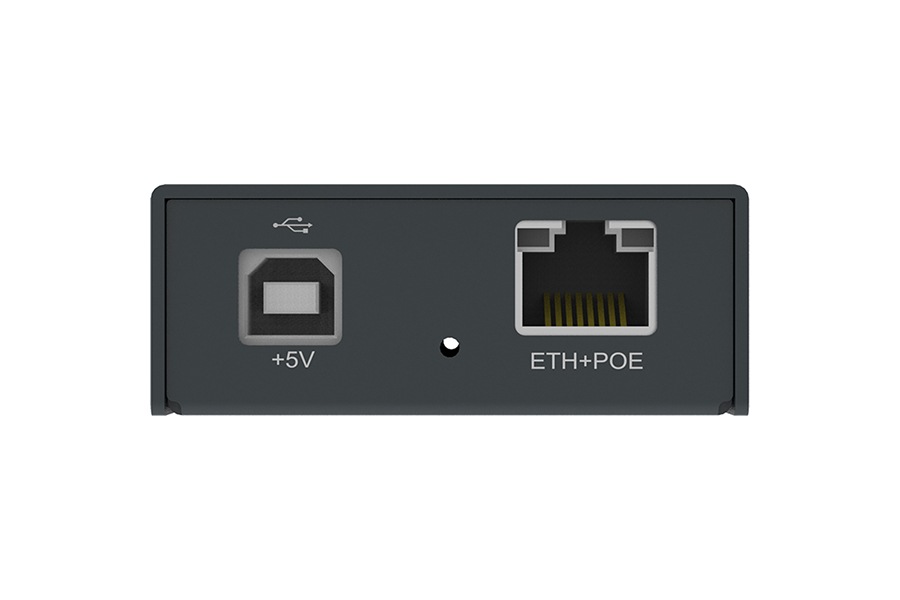

| インターフェース | PoE (IEEE 802.3af) で 10/100/1000Mbps USB2.0 タイプ B 5V/2.1A電源 USBネット 3.5mm TRS アンバランス IN/OUT 4.4mm TRRRS バランス IN/OUT |
| LED インジケータ | |
| 電源 LED 表示 | オン: 電源オン オフ: 電源オフ |
| PTP LED 表示 | オン: 同期 オフ: 同期されません 点滅：同期中 |
| フォームファクタ | 100.9mm（長さ）×60.2mm（幅）×23.3mm（高さ） |
| アクセサリー | 4.4mm - デュアル XLR オスケーブル 4.4mm - デュアル XLR メス ケーブル USB 2.0 ケーブル (タイプ A からタイプ B) ユニバーサル電源アダプター Lブラケット |
| オンボード コントロール ボタン | |
| 16ポジションロータリーDIPスイッチ | ボードインデックスを0からFに設定 |
| ネジ取付穴 | ¼–20 ねじ穴 |
| 消費電力 | |
| 5V最大電流 | ～1A |
| 最大消費電力 | ～5W |
| 作業環境 | |
| 動作温度 | 0～40℃ |
| 保管温度 | -20～70℃ |
| 相対湿度 | 5% ～ 90% (結露なきこと) |
