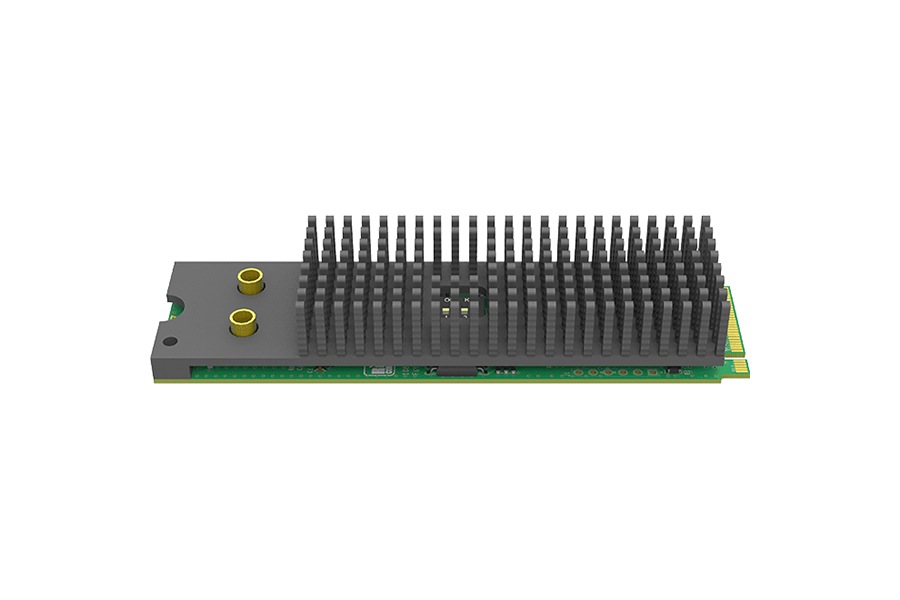

各機能のご紹介
インターフェース
主な仕様と機能
インターフェース
入力インターフェース
・HDMI x1 入力最大 2048 x 1080
・SD/HD/3G/2K SDI x1 入力最大 2048 x 1080
ホストインターフェース
・M.2 2280 Type M（PCIe Gen2 x4）
ビデオエンジン
・入力信号フォーマットの自動検出
・カラーフォーマット変換
・低遅延モード
・SG-DMA トランスミッションモード
・キャプチャストリームの複製
・クローズドキャプション（要 SDK）
ソフトウェア
・Windows / Linux ドライバと SDK
・アップデート可能なファームウェア
・Capture Express、Magewell Bridge for NDI、Plugin for Premiere 対応
その他
・LED ステータスインジケータ
・単一ホストに複数のデバイス搭載可
・ ディップスイッチによるカード番号設定
仕様
| 入力信号 | HDMI 1.4a (付属ケーブル経由) SD/HD/3G SDI (付属ケーブル経由) |
|---|---|
| HDMI 入力機能 | 165MHz HDMI レシーバー、最大入力: 2048x1080 60fps 4:4:4 カスタム EDID 入力 RGB/YCbCr 4:4:4 8/10/12 ビット、YCbCr 4:2:2 8/10/12 ビット 192kHz で最大 8 チャンネル 24 ビット HDMI エンベデッド オーディオ HDMI インターフェイス: HDMI 1.4a |
| SDI入力機能 | 最大入力: 2048x1080 60fps 4:2:2 10bit 最大 8 チャンネル 48KHz エンベデッド オーディオ SD（ST 259）/HD（ST 292）/3Ga（ST 425）/3Gb-DL（ST 425）/3Gb-DS（ST 425）規格 入力 RGB 4:4:4/YCbCr 4:4:4/YCbCr 4:2:2 10/12 ビット 3G-SDI信号は最大110m伝送される入力SDI信号 SDK によるクローズド キャプションのサポート |
| CVBS 入力機能 | 12ビットADC NTSC、PAL、SECAM規格をサポート 入力信号を自動検出 |
| 処理およびキャプチャ機能 | |
| PCIe 2.x システムのチャネル | DMA 帯域幅あたり ~700MB/s |
| PCIe 1.x システムのチャネル | DMA 帯域幅あたり最大 400MB/秒 |
| ~180Mpixels/s の処理帯域幅を持つビデオ処理パイプライン 最大 2048x1080、フレームレート最大 144fps のビデオをキャプチャ |
|
| HDMI 出力には以下が含まれます (実際のキャプチャ フレーム レートは、PCIe 帯域幅と内部動作周波数によって制限される場合があります)。 | 2048x1080p60 1920x1080p 23.98/24/25/29.97/30/50/59.94/60/75 1280x720p 23.98/24/25/29.97/30/50/59.94/60/100/119.88/120 720x576p25 720x480p30 |
| SDI 出力には以下が含まれます (実際のキャプチャ フレーム レートは、PCIe 帯域幅と内部動作周波数によって制限される場合があります)。 | 2048x1080p60 1920x1080p/1280x720p 23.98/24/25/29.97/30/50/59.94/60 720x576p25 720x480p30 |
| RGB/YCbCr 601/YCbCr 709/YCbCr 2020 のサポート ビデオスケーリング、インターレース解除、カラーフォーマット変換、フレームレート変換をサポート ビデオを 8 ビット 4:4:4 で出力する ハードウェア実装に基づく 100ns の高解像度クロック SDK を介したカード間のハードウェア クロック同期 |
|
| SDK と API | MWCapture SDK は、信号ステータスの抽出、キャプチャ構成、リアルタイムのオーディオ & ビデオ キャプチャなどの機能を提供します。 Windows DirectShow/DirectKS/Wave API/DirectSound/WASAPI Linux V4L2/ALSA |
| 出力インターフェース | M.2 2280 タイプ M (PCIe Gen2 x4) |
| 推奨OS | Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64) 以降 Linux x86、x64、ARM アーキテクチャ、2.6.35 以降 |
| 互換性のあるソフトウェア | VLC バーチャルダブ OBS XSplit vMix VidBlaster ワイヤーキャスト マイクロソフト メディア エンコーダー その他の DirectShow/V4L2/AVCaptureSession ベースのエンコードまたはストリーミング ソフトウェア |
| LEDインジケータ | ステータス LED は、デバイスの動作状態を示します。 ゆっくりと脈動: 有効な入力信号がありません オン：入力信号ロック オフ: 電源がありません 2 回点滅: メモリ異常または FPGA の構成ミス |
| フォームファクタ | M.2 タイプ–2280 (22 x 80 mm) |
| アクセサリー | 1 x FPC リボン ケーブル (部品番号: 11514) 1 x FPC - HDMI タイプ A アダプター (部品番号: 11514) 1 x MMCX - BNC ケーブル |
| 消費電力 | |
| 3.3V での最大電流 | ~ 0.89 A |
| 最大消費電力 | ~ 2.94 W |
| 作業環境 | |
| 動作温度 | 0～40℃ |
| 保管温度 | -20～70℃ |
| 相対湿度 | 5% ～ 90% (結露なきこと) |
