各機能のご紹介
Ultra Encode AIO ライブ メディア エンコーダーは、オリジナルの Ultra Encode モデルの機能を高度なユース ケース向けにまったく新しいレベルに引き上げます。Ultra Encode ファミリーの機能に基づいて構築されており、単一ユニットでの HDMI および SDI 入力接続を含む拡張機能を備えています。
HDMI 入力からの 4K エンコーディングとストリーミング
同時マルチプロトコル ストリーミング
より高いストリーミング ビットレート
ファイルの記録; などなど
このデバイスは、スポーツ、教育、ライブ イベントなどのコンテンツの高品質ライブ ストリーミングや、IP ベースの制作、AV-over-IP に最適です。
マルチ入力ビデオ処理
シングルチャンネル Ultra Encode AIO は、1 つのライブ入力ソース (HDMI または SDI) をエンコードするか、HDMI および SDI 入力からのビデオをミックス (ピクチャー イン ピクチャーまたはサイド バイ サイド) して結合出力にすることができます。
テキスト、画像、時計など、最大 8 つのユーザー設定可能なオーバーレイを出力プロファイルに適用できます。
柔軟なフォーマットとプロトコル
Ultra Encode AIO は、H.264、H.265 (HEVC)、NDI ® |HX 2、および NDI ® |HX 3 を含む複数のビデオ エンコーディング フォーマットと、RTMP、RTMPS、SRT、RTSP、 RTP、HLS、および TVU の ISSP テクノロジ。
最大 8 チャンネルのオーディオを AAC 形式でエンコードできます。
強力なエンコードとストリーミング機能
ビデオは、HDMI ソースから毎秒 30 フレームで最大 4096x2160 の解像度、またはデバイスの 3G-SDI 入力から 60 fps で最大 1080p HD の解像度でエンコードできます。
Ultra Encode AIO は、ストリームあたり最大 32Mbps のビットレートで、最大 6 つの異なるターゲット宛先に同時にストリーミングできます。
多彩なレコーディングとストリーミング
Ultra Encode AIO は、ストリーミングとレコーディングを同時にサポートします。
入力は、SD カード、USB 接続された外部ストレージ デバイス、またはネットワーク ストレージ (NFS、CIFS、または SMB) にファイルとして記録できます。
新しい NDI ® |HX 3 のサポート
Ultra Encode AIO は、IP プロダクション ワークフローと AV-over-IP 信号配信アーキテクチャ向けに、人気の NDI ® IP メディア トランスポート テクノロジー プラットフォームの高効率、低帯域幅オプションの最新バージョンであるNDI ® |HX 3 をサポートします。
Ultra Encode AIO は、幅広い互換性のため に以前の NDI ® |HX 2 もサポートしています。
HDMI および SDI 入力
(ピクチャー イン ピクチャーまたはサイド バイ サイド) からのビデオを複合出力にミックスします。
セッションあたり 32Mbps で複数のストリーミング プロトコルを介して同時に 6 セッションを許可
高効率、低帯域幅 NDI ® |HX 3 をサポート
ストリーミングと録画のスケジュールをサポート
ラックマウント可能なフォームファクタ
仕様
【入力機能】HDMI がサポートする入力とループスルー信号には以下が含まれます。
4096x2160 30fps 4:4:4/4:2:2
4096x2160 60fps 4:2:0
23.98/24/25/29.97/30/47.95/48/50/59.94/60
1280x720p 25/29.97/30/50/59.94/60
720x576 25p/50i (PAL SD)
720x480 29.97p/59.94i (NTSC SD)
SDI がサポートする入力とループスルー信号には次のものがあります。
2048x1080 60fps 4:2:2
23.98/24/25/29.97/30/47.95/48/50/59.94/60
1280x720p 25/29.97/30/50/59.94/60
720x576 25p/50i (PAL SD)
720x480 29.97p/59.94i (NTSC SD)
カスタム EDID
8/10/12 ビットカラー
入力とループスルー 16 チャンネル SDI エンベデッド オーディオ
入力とループスルー 8 チャンネル、24 ビット HDMI エンベデッド オーディオ、192kHz サンプル レート
3.5mm LINE INから音声を入力
SD/HD/3G BNC 入力 & ループスルー
SD（ST 259）/HD（ST 292）/3Ga（ST 425）/3Gb（ST 425）/3Gb-DL（ST 425）/3Gb-DS（ST 425）規格
HDMI 入力およびループスルー インターフェイス: HDMI 1.4a、DVI-D
【エンコーディング機能】
デュアル ストリーム エンコーディング: メイン ストリームとサブ ストリーム
最大ビットレート: 32Mbps
HDMI でサポートされている解像度は次のとおりです。
4096x2160p/3840x2160p/2560x1440p30
1920x1080p/1280x720p 23.98/24/25/29.97/30/50/59.94/60
720x576p25
720x480p30
SDI でサポートされている解像度は次のとおりです。
1920x1080p/1280x720p 23.98/24/25/29.97/30/50/59.94/60
720x576p25
720x480p30
H.264/H.265 (HEVC) は、SEI メッセージ設定用のシステム タイムコードまたは RP-188 標準タイムコードをサポートします。
H.264/H.265 (HEVC) はネイティブ CEA-608/608 を 708 キャプションでサポート
デュアル ストリームのビデオ アスペクト比の変換
エンコーディング 8 チャンネル AAC
対応オーディオビットレート：256/192/128/96/64/48/32/16kbps
入力信号から音声を抽出し、LINE OUT から出力する
インターレース解除後のビデオのエンコード
H.265 (HEVC) SEI メッセージは、インターレース信号マークの搬送をサポートします
【ストリーミング機能】
Facebook、Twitch、YouTube をネイティブにサポート
サポートされているストリーミング プロトコル: RTSP/RTMP/RTMPS/SRT Caller/SRT Listener/NDI ® |HX2/NDI ® |HX 3/HLS/TS over UDP/TS over RTP/TVU ISSP
HLS、RTSP、NDI ® |HX2、または NDI ® |HX 3 (含まれている場合)の 1 つのセッションを含む、複数のストリーミング プロトコルで同時に 6 つのセッションを許可します。
ストリーミング セッションごとにメイン ストリームまたはサブ ストリームを指定する
各宛先のストリーミング スケジューラのサポート
【録音機能】
通常録画とループ録画に対応
外部SDカードと外部USBストレージに記録
メインストリームまたはサブストリームを記録する
録画ファイルを webUI 経由でダウンロード
録画スケジュールのサポート
MP4またはMOV形式のビデオ録画
記録したファイルを NFS/CIFS/SMB で共有
【構成管理】
システムステータスと入力信号をリアルタイムで表示する LCD モニター
Magewell クラウドに登録する
WebUI と Magewell Cloud によるリモート コントロール
PCやスマートフォンからWebUIにアクセス
デバイスのシステム情報や稼働状況などをWebUIでリアルタイムに総合的に提供
WebUI による動画サムネイルのプレビュー
テキスト、画像、時計など、最大 8 つのオーバーレイを追加できます
RTSP、SRT Caller、および SRT Listener のステータスを確認する
音量と色、入力信号と出力信号、エンコード プロファイル、無信号画像、イーサネットと Wi-Fi 接続、および WebUI を介した日付と時刻のパラメータを設定します。
WiFiアクセスポイントとWiFiステーションとして同時に機能
ファームウェアの更新
Microsoft Edge/Firefox/Chrome/Safari/Opera Web ブラウザーのサポート
HTTP API を提供する
【ネットワーク接続】
有線イーサネット ネットワーク: 10/100/1000Mbps
IEEE 802.3af PoE
Wi-Fi 802.11 a/b/g/n/ac
4G/5G USB モバイル ブロードバンド モデム (別売り)
USBネット

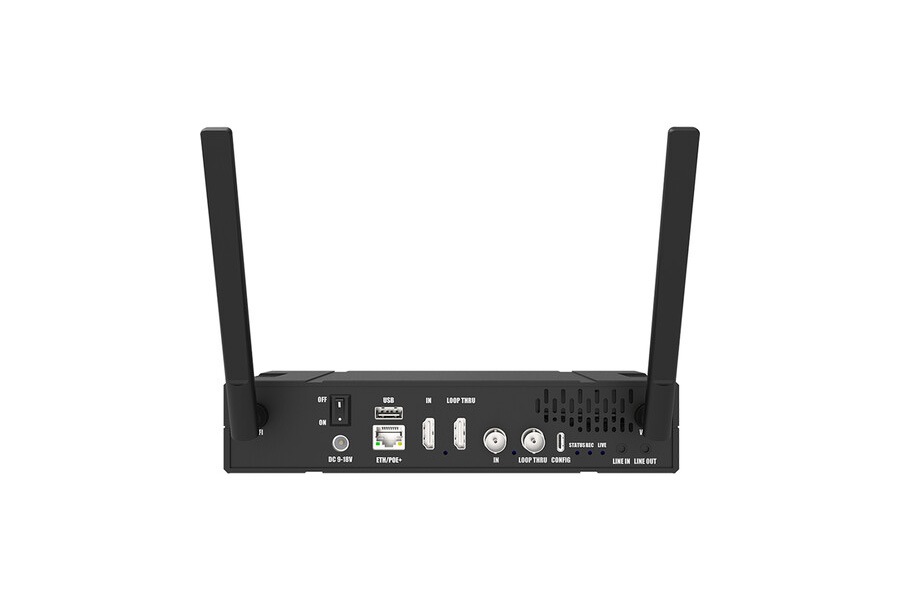

【入出力インターフェース】
SD/HD/3G BNC 入力およびループスルー インターフェイス
HDMI 入力およびループスルー インターフェイス
3.5mm ライン入力
3.5mm ラインアウト
USB Type-C (構成)
SDカードスロット
2×USBタイプA
【LCDディスプレイとLEDインジケータ】
320x170 解像度の 1.9 インチ LCD ディスプレイにより、リアルタイムのシステム ステータス監視が可能
LEDインジケーターは、電源、入力信号、録音、ストリーミングのステータスを示します
【電源と消費】
DC9～18V
最大消費電力：未定
【ファームファクタ】
214.9mm×128.2mm×44.55mm
付属のラックマウント キットを使用して、標準の 1U ラックへの取り付けをサポート
【付属品】
1×スクリューロック式DC電源アダプター
2×Wi-Fiアンテナ
1×HDMIケーブル
7×M2.5ネジ
1×リテーナープレート
1 x 1U ショート ラック イヤー
2 x 1U ロング ラック イヤー
【作業環境】
| 動作温度 | 0～40℃ |
|---|---|
| 保管温度 | -20～70℃ |
| 相対湿度 | 5% ～ 90% (結露なきこと) |
