0%〜90%（結露なし）

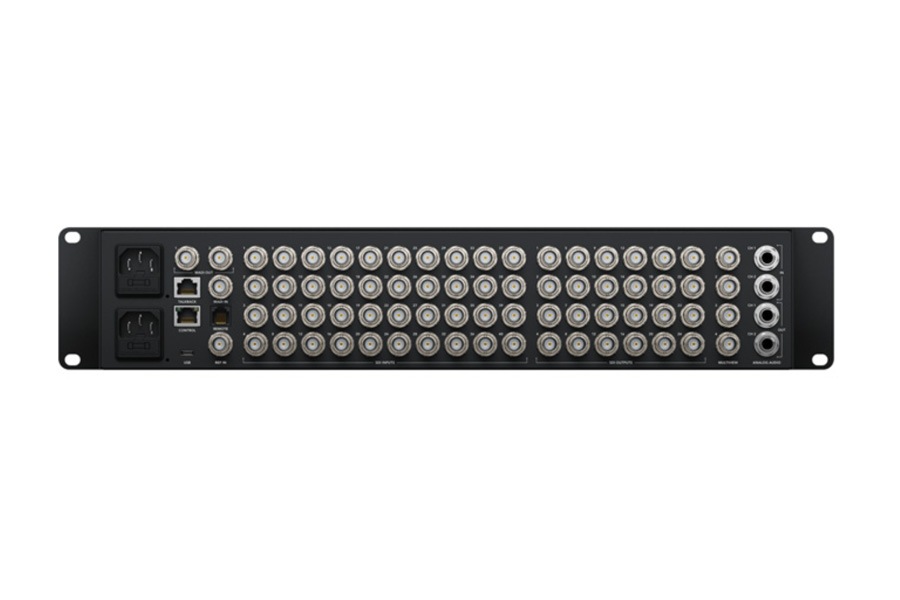

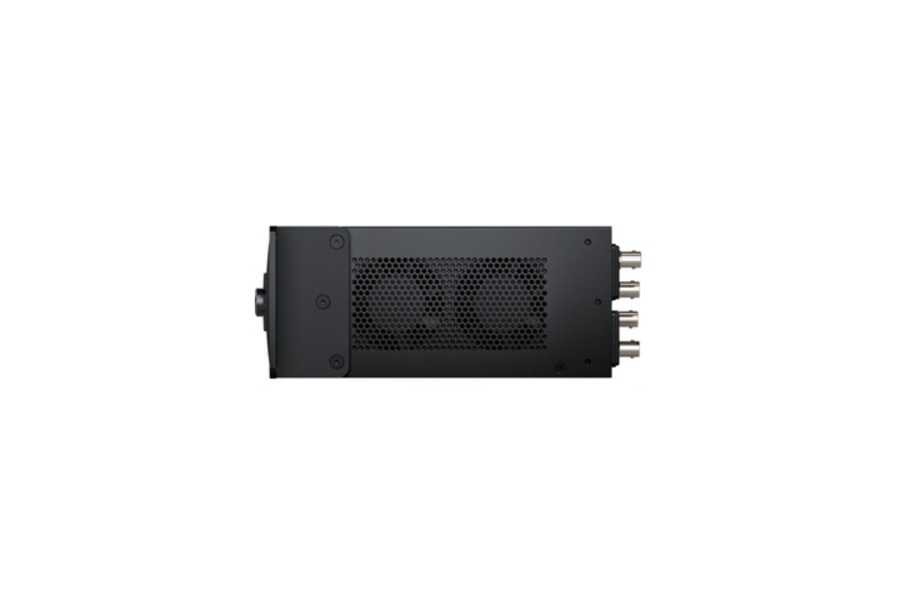

Blackmagic Design ATEM 4 M/E Constellation HD
BlackmagicDesign
お取り寄せ
￥566,332（税込）
型番：
数量
売り切れ
シェアする
各機能のご紹介
多機能の4 M/Eモデル。
40系統の3G-SDI入力、24系統の3G-SDI出力、4つのDVE、16のATEM Advanced Keyer、4つのマルチビュー、合計12のDVE用の2つのSuperSourceを搭載し、2 M/Eモデルの2倍の機能に対応。
仕様
【接続】| ビデオ入力合計 | 40 |
|---|---|
| ビデオ出力合計 | 24 |
| SDIレート | 1.5G、3G |
| オーディオ入力合計 | バランス（1/4インチジャック） x2、32ステレオチャンネルBNC MADI入力 x1、5ピンXLRトークバック x1 |
| オーディオ出力合計 | バランス（1/4インチジャック） x2、 32ステレオチャンネルBNC MADI出力 x2、 5ピンXLRトークバック x1 |
| SDIオーディオ入力 | 全SDI入力で2chエンベデッドオーディオ |
| SDIオーディオ出力 | 全SDI出力で2chエンベデッドオーディオ |
| タイムコード接続 | 未対応 |
| リファレンス入力 | 3値シンクまたはブラックバースト |
| ビデオ入力再同期 | 全40出力 |
| フレームレート/フォーマットコンバーター | 全40出力 |
| SDI Aux出力 | 24つのSDI出力のいずれか |
| SDIプレビュー出力 | 24つのSDI出力のいずれか |
| SDIプログラム出力 | 24つのSDI出力のいずれか |
| ダウンコンバートSDIプログラム出力 | 未対応 |
| ウェブカム出力 | USB-C x1（PGMフレームレートで720pまたは1080pに対応） |
| マルチビュー総数 | 3G-SDI x4 |
| リモート | RJ12（RS-422に対応） |
| コントロールパネル接続 | イーサネット。パネルと筐体を直接、またはネットワーク経由で接続。 |
| 内部タイムコードジェネレーター | 対応 |
| トークバック | RJ45（サードパーティ製のトークバックシステム用） |
| タリー出力 | Blackmagic Design GPI and Tally Interfaceをイーサネット接続で追加。（同梱されていません。） |
| イーサネット | 10/100/1000 BASE-Tをサポート。 |
| コンピューターインターフェース「 | USB-C 3.1 Gen 1（5Gb/s） x1 |
【フォーマット】
| SDIビデオフォーマット | 未対応 |
|---|---|
| HDビデオフォーマット | 720p50、720p59.94、720p60 1080i50、1080i59.94、1080i60 1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60 |
| SDI規格 | SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M level A and B. |
| ビデオサンプリング | 4:2:2 |
| 色精度 | 10-bit |
| カラースペース | REC 709 |
| SDI自動切替 | 1.5G-SDIおよび3G-SDI Level AまたはLevel Bを自動検出 |
| アップストリームキーヤー | 16 |
|---|---|
| ダウンストリームキーヤー | 4 |
| Advanced Chroma Keyer | 16 |
| SuperSource | 2 |
| トークバック | 対応 |
| ミックスマイナス | 対応 |
| リニア/ルマキーヤー | 21 |
| トランジションキーヤー（スティンガー/DVE） | スティンガー x4、DVE x4 |
| レイヤー数 | 28 |
| パターンジェネレーター | 21 |
| カラージェネレーター | 2 |
| コントロールパネル | フロントパネルでの緊急スイッチング、ソフトウェアまたはオプションのハードウェアパネル |
| ルーティング可能ウィンドウ | 64 |
| タリー | 赤はプログラム出力、緑はプレビュー出力 |
| ウィンドウソース・ラベル | 対応 |
| マルチビューモニタリング | マルチビュー x4（それぞれ16、13、10、7、4ビューに設定可能）。プログラム、プレビュー、入力、メディアプレーヤー、M/E、DSK、SuperSource、クリーンフィードのモニタリングに対応。ラベルとオーディオメーターをオプションで表示可能。 |
|---|---|
| マルチビュー・ビデオフォーマット | HD |
| ディスプレイの最低解像度 | 1366 x 768 |
| メディアプレーヤー | 4 |
|---|---|
| チャンネル | 各メディアプレーヤーにフィル＆キー |
| メディアプールのスチルイメージ容量 | 60 |
| メディアプールのクリップ容量 | 最大1080p60 x4 |
| メディアプレーヤーのクリップ最大フレーム数（720 HD） | 1200フレーム |
| メディアプレーヤーのクリップ最大フレーム数（1080 HD） | 600フレーム |
| メディアプールのスチルイメージフォーマット | PNG、TGA、BMP、GIF、JPEG、TIFF |
| メディアプールのビデオファイルフォーマット | TGAシーケンス |
| メディアプールのオーディオファイルフォーマット | WAV、MP3、AIFF |
| フロントパネル | 内蔵5インチHD LCDモニター（ビデオ用）、42個のLEDボタン（設定および緊急スイッチング用）、8個のソースボタン、4個のトランジションボタン、6個のトークバック選択およびミックスボタン、メニューコントロールノブおよびSETボタン、フロントパネル・ロックボタン |
|---|
| 処理遅延 | 10ライン未満 |
|---|---|
| オーディオミキサー |
156chミキサー On/Off/Audio-Follow-Videoを選択可能。 レベルおよびピークを測定。 マスターゲインコントロール。 6バンドのパラメトリックEQ、各種ダイナミクス（エクスパンダー、ゲート、コンプレッサー、リミッター） |
| ダウンコンバージョン | 未対応 |
| 同梱コントロールパネル | ATEM Software Controlパネルを無償で同梱（Mac 11.11 Big Sur、Mac 12 Montereyまたはそれ以降のバージョン、Windows 10または11） |
|---|---|
| ソフトウェアアップデート | Mac OSまたはWindowsコンピューターにUSBまたはイーサネットを直接接続。ATEM Setup Utilityを同梱 |
| コンフィギュレーション | ATEM Software Controlパネルで設定。ATEM筐体のIPアドレスは、USBで筐体に接続したATEM Setup Utilityで設定。 |
・Mac 11.1 Big Sur、
・Mac 12.0 Monterey あるいはそれ以降のバージョン
・Windows 10、11.
【電源条件】
| 電源 | 内蔵100-240 AC x2 |
|---|---|
| 使用電力 | 147W(推定) |
【インストール】
| インストール | 2Uラックマウントサイズ |
|---|
作動温度 |
0°〜40°C（32°〜104°F） |
|---|---|
保管温度 |
-20°〜60°C（-4°〜140°F） |
相対湿度 |
|
ATEM 4 M/E Constellation HD
Welcomeウォレット（ソフトウェアのダウンロード用のQRコード付き）
【保証】12ヶ月限定メーカー保証
