各機能のご紹介
コンパクトな6G-SDIルーター。
すべての入力インターフェースに内蔵された再同期機能は、同じビデオフォーマットの複数ビデオソース間でクリーンなスイッチングを実現します。
12系統のリシンクロナイザーとして使用し、複数のSDIフィードを自動的に同期することも可能です。

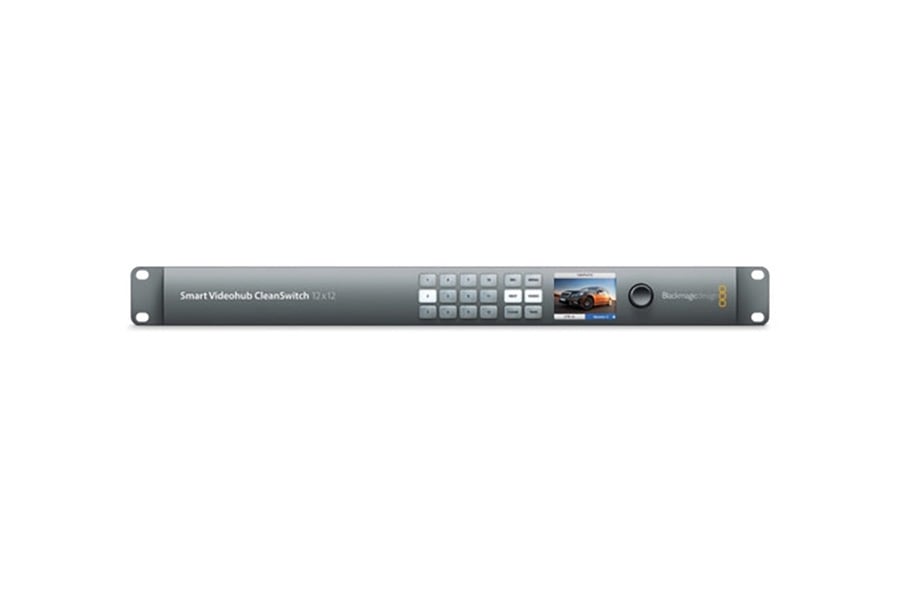

Smart Videohub CleanSwitchは、事実上あらゆる種類のSD、HD、Ultra HDビデオフォーマットで、12系統の入力および12系統の出力をサポートします。
同じルーターで同時に複数のフォーマットに対応。
同一のビデオフォーマットで切り替えを行う際は、リファレンスフレームレートと一致する複数のフォーマット間でクリーンなスイッチングを実現します。
フロントパネルボタン、スピンノブ・ルーティング、金属加工のエレガントなフロントパネル、ルーティング表示やビデオモニタリング用LCD、リモートイーサネットコントロールなど、多くの機能を搭載しています。
仕様
【接続】SDIビデオ入力 | 10-bit x12(SD-SDI、HD-SDI、6G-SDI切替可能) |
---|---|
SDIビデオ出力 | 10-bit x12(SD-SDI、HD-SDI、6G-SDI切替可能) |
SDIレート | 270Mb、1.5G、3G、6G |
ビデオ入力再同期 | 全12入力(クリーンスイッチをサポート) |
SDIリクロッキング | すべてのSDI出力 |
リファレンス入力 | 3個シンクまたはブラックバースト |
コントロールパネル接続 | イーサネット |
シリアルコントロール接続 | RJ-6 RS-422 |
対応マルチレート | SD/HD/6G-SDIの自動検出。4K、HD、SDビデオの同時ルーティングに対応 |
アップデート | USB |
フロントパネルルーターコントロール | Videohubローカルコントロール用ボタン x12。LCDディスプレイおよびRJ45イーサネットのコントロール用スクロールホイール/ボタン x6 |
ルーターコンフィギュレーション | フロントパネルLCDまたはRJ45イーサネットを使用。 |
RS-422ルーターコントロール | ルーターのクロスポイント切替コントロール用の入力 x1 |
内蔵コントロールパネル |
Videohubルーティングコントロール用ボタン x12、メニューコントロール用スクロールホイール/ボタン x6、2.2インチ カラーディスプレイ |
---|---|
外部コントロールパネル |
Blackmagic Videohubソフトウェアコントロールパネル同梱(Mac/Windows対応)。Blackmagic Smart ControlおよびBlackmagic Master Controlハードウェアパネルをサポート。Blackmagic Videohub SDKおよびEthernet Videohub Control Protocol同梱 |
ソフトウェアコントロール |
Windows™、Mac™用の無料ルーターコントロールを同梱 |
---|---|
内蔵ソフトウェアアップグレード |
同梱のアップデートアプリケーションを使用 |
- ・Mac 10.15 Catalina、Mac 11.1 Big Sur あるいはそれ以降のバージョン
- ・Windows 10(64-bit)
停電保護 |
ルーター接続設定を保存し、電源復旧時に瞬時に回復 |
---|---|
電源 |
IEC電源ケーブルが必要。100W-240V AC入力 |
作動温度 | 0°〜40° C(32°〜104° F) |
---|---|
保管温度 | -20°〜45° C(-4°〜113° F) |
相対湿度 | 0% 〜 90% (結露なし) |
