Mac 10.15 Catalina、
Mac 11.1 Big Sur あるいはそれ以降のバージョン
各機能のご紹介

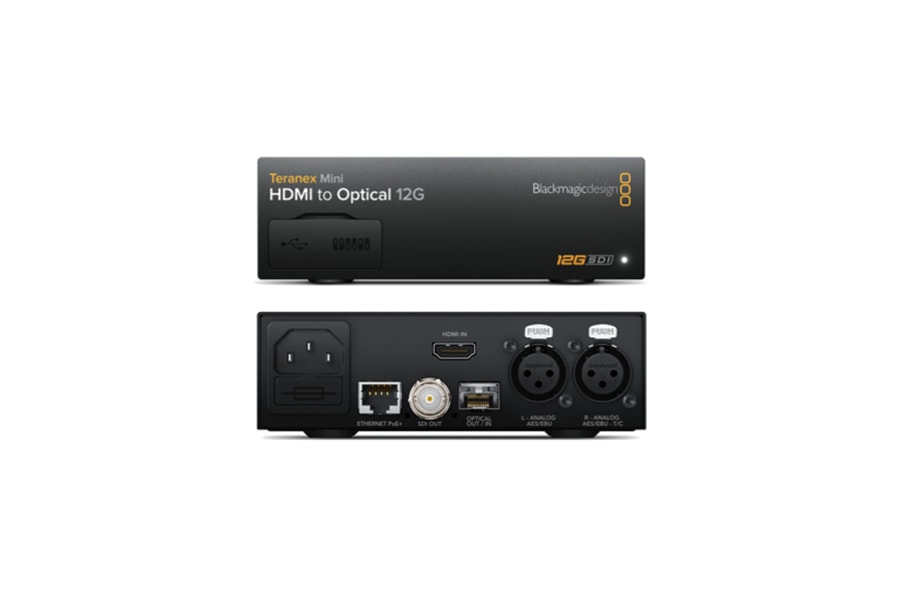

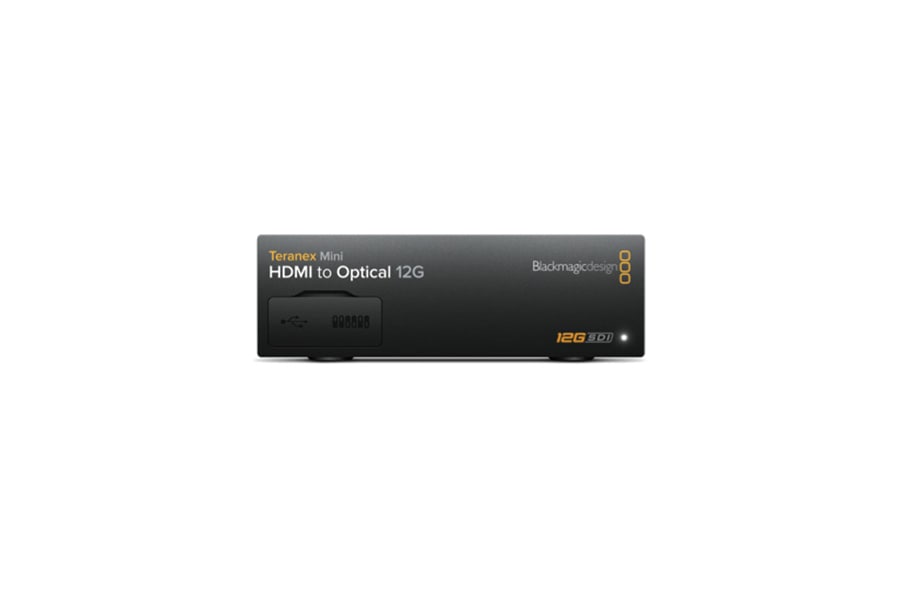

HDMIからSDIとSMPTE光ファイバーに変換!好きなSMPTE光ファイバーモジュールを挿入するだけで、ビデオとエンベッドオーディオを3G、6G、12G-SDI光ファイバーで距離を問わずに送信できます!プロ仕様の12G-SDIおよびXLR端子、SD/HDをUltra HDディスプレイで表示するためのアップコンバーター、リモート管理コントロールのためのイーサネットを搭載。光ファイバーSFPモジュールは別売りなので、ワークフローに応じてSMPTE準拠の3G-SDI、6G-SDI、12G-SDI SFPをお買い求めください。また、LCDモニタリングとプッシュボタンコントロールに対応したSmart PanelをオプションでTeranex Miniに追加することもできます!
仕様
接続 | |
---|---|
SDIビデオ入力 | 3G/6G/12G 光SFP入力(オプション) |
SDIビデオ出力 | 12G-SDI x1 |
HDMIビデオ入力 | HDMI 2.0コネクター(Aタイプ端子)x1。2160p60対応 |
光ファイバー接続(オプション) | 3G/6G/12G 光SFP出力(オプション) |
光ファイバービデオ出力 | SD/HD/12G-SDI HDMIビデオ入力を自動マッチング |
アナログオーディオ入力 | 2チャンネルのプロフェッショナルバランスアナログオーディオ(XLR端子) 右XLRはタイムコード入力用に設定可能 |
デジタルオーディオ入力 | 4チャンネルのプロフェッショナル110Ωバランスデジタルオーディオ(XLR端子) 右XLRはタイムコード入力用に設定可能 |
エンベデッドオーディオ | 16チャンネル |
対応マルチレート | SD/HD/2K/4K自動切替 |
アップデートおよびコンフィギュレーション | USBおよびイーサネット |
リクロッキング | 対応 |
光出力フォーマット | |
---|---|
SDビデオフォーマット | 525i59.94 NTSC、625i50 PAL |
HDビデオフォーマット | 720p50、720p59.94、720p60 1080i50、1080i59.94、1080i60 1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p47.95、1080p48、1080p50、1080p59.94、1080p60 |
2Kビデオフォーマット | 2Kp23.98 DCI、2Kp24 DCI、2Kp25 DCI |
Ultra HDビデオフォーマット | 2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p47.95、2160p48、2160p50、2160p59.94、2160p60 |
4Kビデオフォーマット | 4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI |
SDI規格 | SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 297M (光ファイバーSDI)、SMPTE 372M、SMPTE 424M、SMPTE 2081‑1、SMPTE 2081‑10、SMPTE 2082‑1、SMPTE 2082‑10 |
SDIビデオレート | SDIビデオ接続は、SD、HD、Level A/Level B 3G-SDI、6G-SDI、12G-SDIで切り替え可能 |
SDIビデオサンプリング | 4:2:2、4:4:4 |
SDIオーディオサンプリング | テレビ標準サンプルレート(48kHz/24bit) |
SDI色精度 | YUV 4:2:2、RGB 4:4:4(HD/2K/4K) |
SDIカラースペース | REC 601、 REC 709 |
HDMI入力フォーマット | |
SDビデオフォーマット | 525i59.94 NTSC、625i50 PAL |
HDビデオフォーマット | 720p50、720p59.94、720p60 1080i50、1080i59.94、1080i60 1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p47.95、1080p48、1080p50、1080p59.94、1080p60 |
Ultra HDビデオフォーマット | 2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p47.95、2160p48、2160p50、2160p59.94、2160p60 |
4Kビデオフォーマット | 4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI |
HDMIカラースペース | REC 601、 REC 709 |
HDMI色精度 | YUV 4:2:2、RGB 4:4:4(HD/2K/4K) |
コピー防止 | 法律上の理由により、著作権で保護されたHDMIソースからのキャプチャーはできません。コンテンツをキャプチャー・配信する前に、著作権の所有を確認してください。 |
ソフトウェア | |
ソフトウェアコントロール | Mac™およびWindows™ソフトウェアはUSB/イーサネット経由でアップグレード |
内蔵ソフトウェアアップグレード | 同梱のアップデートアプリケーションを使用 |
オペレーティングシステム
Windows 10(64-bit)
設定コントロール | |
---|---|
基本設定コントロール | ミニスイッチ、USB、イーサネット(無償のソフトウェアユーティリティ) |
オプション・フロントパネルコントロール | フロントマウントSmart Panel(LCD、回転ノブおよび6つの設定ボタン) |
電源条件 | |
電源 | 国際対応AC電源内蔵 x1(IEC C14インレット) IEC電源ケーブルが必要。100 - 240V AC入力 |
イーサネット給電 | PoE+(Power over Ethenet)で給電可能(48V DC) |
消費電力 | 16ワット |
稼動電圧範囲 | 100 - 240V AC |
サイズ
作動環境 | |
---|---|
作動温度 | 0° 〜 40° C (32° 〜 104° F) |
保管温度 | -20° 〜 60° C (-4° 〜 140° F) |
相対湿度 | 0% 〜 90% (結露なし) |
同梱物 | Teranex Mini HDMI to Optical 12G Welcomeウォレット(ソフトウェアのダウンロード用のQRコード付き) |
保証 | 3年限定メーカー保証 |
