Mac 10.15 Catalina、
Mac 11.1 Big Sur あるいはそれ以降のバージョン
各機能のご紹介
あらゆるSD、HD、Ultra HD SDIビデオからオーディオをデエンベッドし、2チャンネルのアナログオーディオをバランスXLR、光ファイバー、HiFi RCAへ出力、あるいは最大4チャンネルのAES/EBUデジタルオーディオを出力。SDIオーディオを、オーディオミキサー、iPod、アナログ放送用デッキ、オーディオモニターなどの複数のオーディオ機器に出力する場合に最適です。
仕様

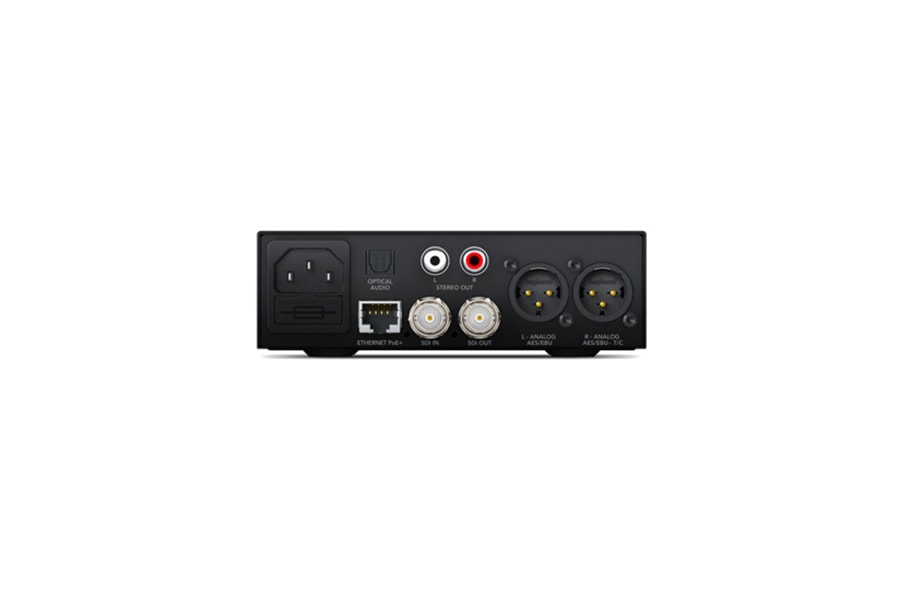

接続
SDIビデオ入力 | 12G-SDI x1(SD/HD/2K/4K自動切替) |
---|---|
SDIビデオ出力 | 12G-SDIループスルー x1 |
エンベデッドオーディオ | 16チャンネル |
アナログオーディオ出力 | 2チャンネルのプロフェッショナルバランスアナログオーディオ(XLR端子)、あるいは2チャンネルのアンバランスアナログラインレベル(RCA端子) XLRはタイムコード出力用に設定可能 |
デジタルオーディオ | 4チャンネルのプロフェッショナル110Ωバランスデジタルオーディオ(XLR端子) 右XLRはタイムコード出力用に設定可能 |
光オーディオ出力 | S/PDIF信号(TOSLINK端子) |
対応マルチレート | SD/HD/2K/4K自動切替 |
アップデートおよびコンフィギュレーション | USBあるいはイーサネット |
リクロッキング | 対応 |
フォーマット
SDビデオフォーマット | 525i59.94 NTSC、625i50 PAL |
---|---|
HDビデオフォーマット | 720p50、720p59.94、720p60 1080i50、1080i59.94、1080i60 1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60 1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30 |
2Kビデオフォーマット | 2Kp23.98 DCI、2Kp24 DCI、2Kp25 DCI 2KPsF23.98 DCI、2KPsF24 DCI、2KPsF25 DCI |
Ultra HDビデオフォーマット | 2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60 |
4Kビデオフォーマット | 4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI |
SDI規格 | SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 424M、SMPTE 425M level AおよびB、SMPTE 2081‑1、SMPTE 2081‑10、SMPTE 2082‑1、SMPTE 2082‑10 |
SDIビデオレート | SDIビデオ接続は、SD、HD、Level A/Level B 3G‑SDI、6G-SDI、12G-SDIで切り替え可能 |
SDIビデオサンプリング | 4:2:2、4:4:4 |
SDIオーディオサンプリング | テレビ標準サンプルレート(48kHz/24-bit) |
SDI色精度 | YUV 4:2:2、RGB 4:4:4(HD/2K/4K) |
SDIカラースペース | REC 601、 REC 709 |
ソフトウェア
ソフトウェアコントロール | Mac™およびWindows™ソフトウェアはUSB/イーサネット経由でアップグレード |
---|---|
内蔵ソフトウェアアップグレード | 同梱のアップデートアプリケーションを使用 |
オペレーティングシステム
Windows 10(64-bit)
設定コントロール
基本設定コントロール | ミニスイッチ、USB、イーサネット(フリーソフトウェア使用) |
---|---|
オプション・フロントパネルコントロール | フロントマウントLCD(回転ノブおよび6つの設定ボタン) |
電源条件
電源 | 国際対応AC電源1個内蔵(IEC C14) IEC電源ケーブルが必要。100 - 240V AC入力 |
---|---|
消費電力 | 16ワット |
イーサネット給電 | PoE+(Power over Ethenet)で給電可能(48V DC) |
稼動電圧範囲 | 100 - 240V AC |
サイズ
作動環境
作動温度 | 0° 〜 40° C (32° 〜 104° F) |
---|---|
保管温度 | -20° 〜 60° C (-4° 〜 140° F) |
相対湿度 | 0% 〜 90% (結露なし) |
同梱物

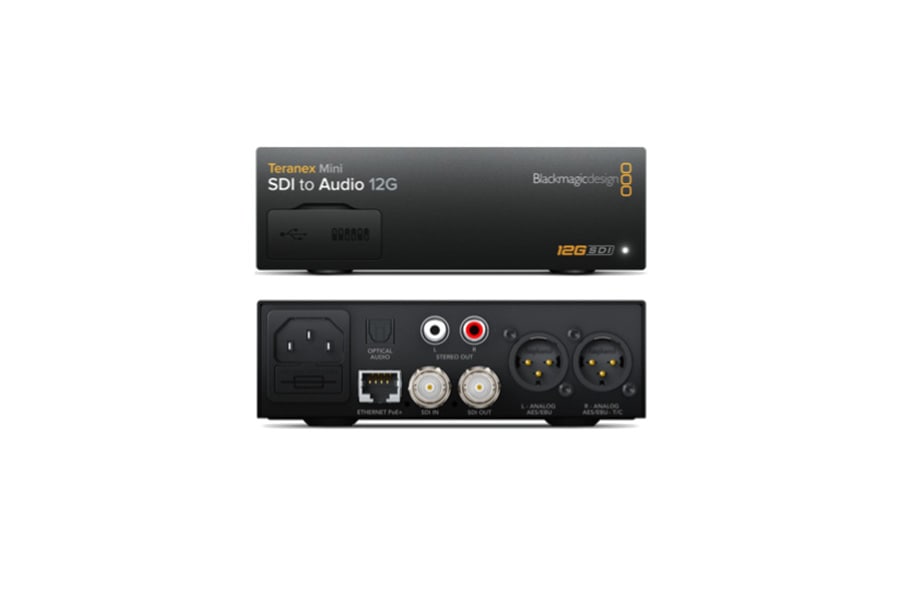

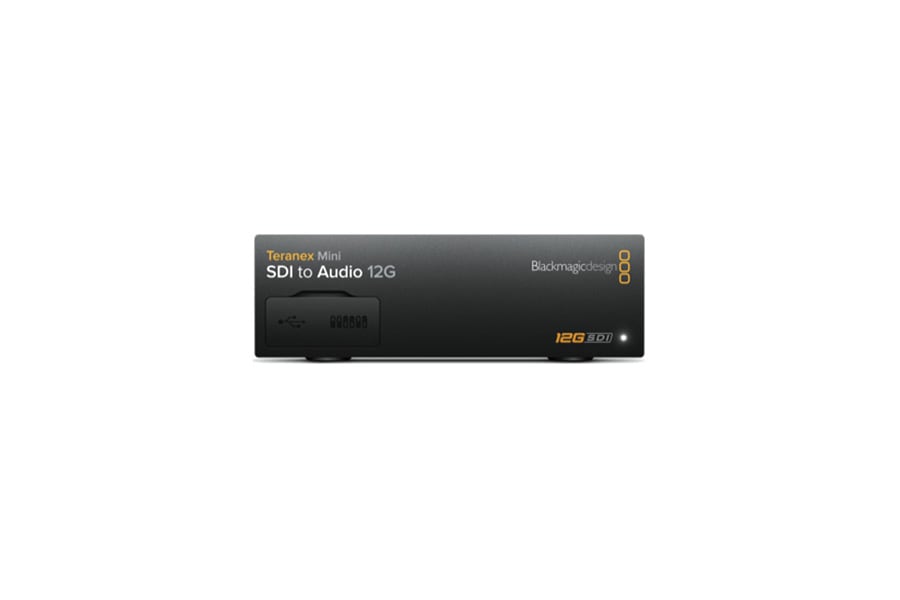

Teranex Mini SDI to Audio 12G
Welcomeウォレット(ソフトウェアのダウンロード用のQRコード付き)
保証
3年限定メーカー保証
