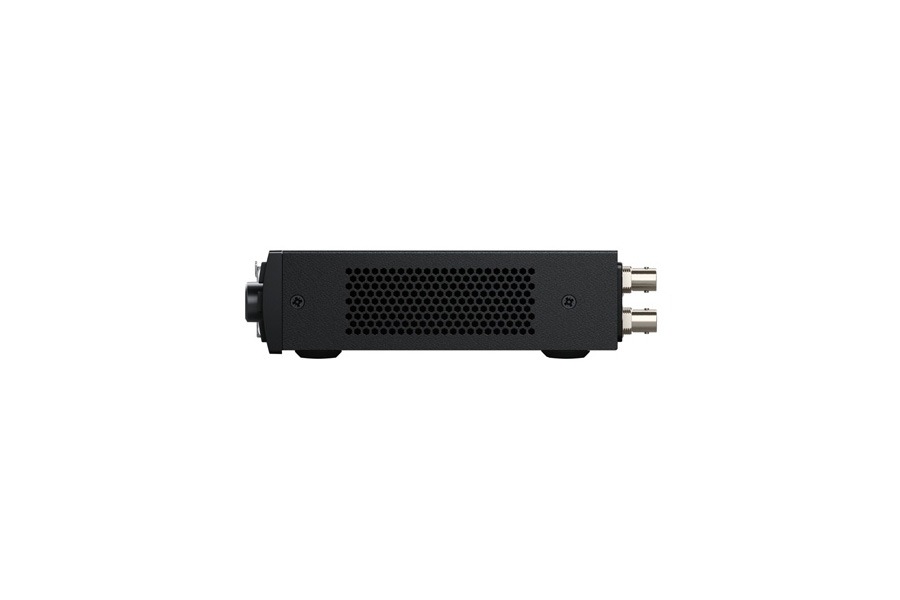

Blackmagic Design ATEM 1 M/E Constellation HD

BlackmagicDesign

お取り寄せ

￥135,641（税込）

型番：

お気に入りに追加

数量

売り切れ

各機能のご紹介

ATEM 1 M/E Constellation HDは、高度な機能を多数搭載した高解像度ライブプロダクションスイッチャー！
フォーマット変換機能を搭載した10個の3G-SDI入力、および6つの独立した3G-SDI Aux出力を搭載した1 M/Eデザイン。
USBウェブカム出力、DVE、クロマキーヤー、メディアプレーヤー、マルチビューなどにも対応しています。

仕様

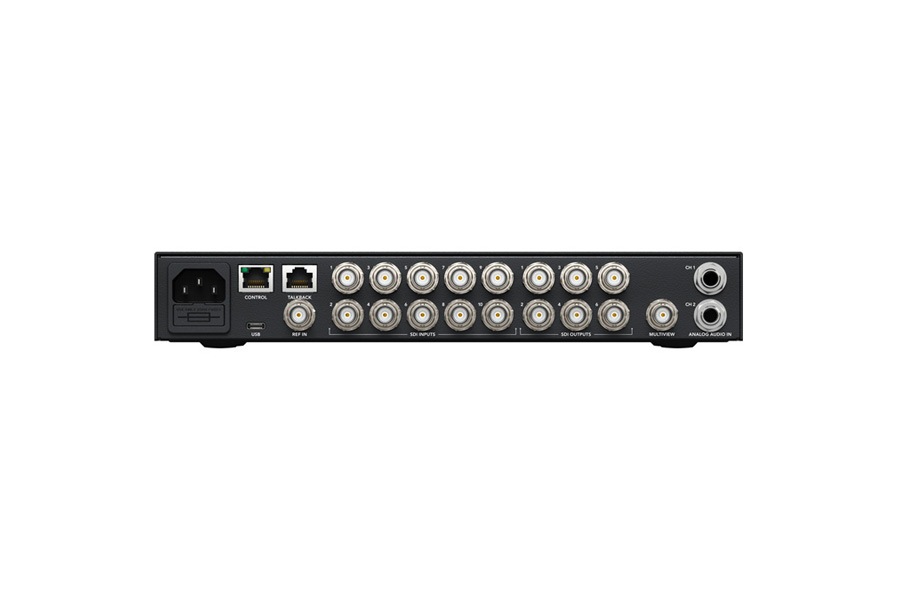

【接続】

ビデオ入力合計	10
ビデオ出力合計	6
SDIレート	1.5G、3G
オーディオ入力合計	バランス（1/4インチジャック） x2、5ピンXLRトークバック x1
オーディオ出力合計	5ピンXLRトークバック x1
SDIオーディオ入力	全SDI入力で2chエンベデッドオーディオ
SDIオーディオ出力	全SDI出力で2chエンベデッドオーディオ
タイムコード接続	未対応
リファレンス入力	3値シンクまたはブラックバースト
ビデオ入力再同期	全10出力
フレームレート/フォーマットコンバーター	全10出力
SDI Aux出力	6つのSDI出力のいずれか
SDIプレビュー出力	6つのSDI出力のいずれか
SDIプログラム出力	6つのSDI出力のいずれか
ダウンコンバートSDIプログラム出力	未対応
ウェブカム出力	USB-C x1（PGMフレームレートで720pまたは1080pに対応）
マルチビュー総数	3G-SDI x1
コントロールパネル接続	イーサネット。パネルと筐体を直接、またはネットワーク経由で接続。
内部タイムコードジェネレーター	対応
トークバック	RJ45（サードパーティ製のトークバックシステム用）
タリー出力	Blackmagic Design GPI and Tally Interfaceをイーサネット接続で追加。（同梱されていません。）
イーサネット	10/100/1000 BASE-Tをサポート。
コンピューターインターフェース「	USB-C 3.1 Gen 1（5Gb/s） x1

【フォーマット】

SDIビデオフォーマット	未対応
HDビデオフォーマット	720p50、720p59.94、720p60 1080i50、1080i59.94、1080i60 1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
SDI規格	SMPTE 292M、SMPTE 296M、SMPTE 424M、 SMPTE 425M level AおよびB.
ビデオサンプリング	4:2:2
色精度	10-bit
カラースペース	REC 709
SDI自動切替	1.5G-SDIおよび3G-SDI Level AまたはLevel Bを自動検出

【製品仕様】

アップストリームキーヤー	4
ダウンストリームキーヤー	1
Advanced Chroma Keyer	4
トークバック	対応
ミックスマイナス	対応
リニア/ルマキーヤー	5
トランジションキーヤー（スティンガー/DVE）	スティンガー x1、DVE x1
レイヤー数	7
パターンジェネレーター	5
カラージェネレーター	2
コントロールパネル	フロントパネルでの緊急スイッチング、ソフトウェアまたはオプションのハードウェアパネル
ルーティング可能ウィンドウ	16
タリー	赤はプログラム出力、緑はプレビュー出力
ウィンドウソース・ラベル	対応

【マルチビューモニタリング】

マルチビューモニタリング	マルチビュー x1（16、13、10、7、4ビューに設定可能）。プログラム、プレビュー、入力、メディアプレーヤー、DSK、クリーンフィードのモニタリングに対応。ラベルとオーディオメーターをオプションで表示可能。
マルチビュー・ビデオフォーマット	HD
ディスプレイの最低解像度	1366 x 768

【メディアプレーヤー】


メディアプレーヤー	2
チャンネル	各メディアプレーヤーにフィル＆キー
メディアプールのスチルイメージ容量	20
メディアプールのクリップ容量	最大1080p60 x2
メディアプレーヤーのクリップ最大フレーム数（720 HD）	400フレーム
メディアプレーヤーのクリップ最大フレーム数（1080 HD）	200フレーム
メディアプールのスチルイメージフォーマット	PNG、TGA、BMP、GIF、JPEG、TIFF
メディアプールのビデオファイルフォーマット	TGAシーケンス
メディアプールのオーディオファイルフォーマット	WAV、MP3、AIFF

【ディスプレイ】

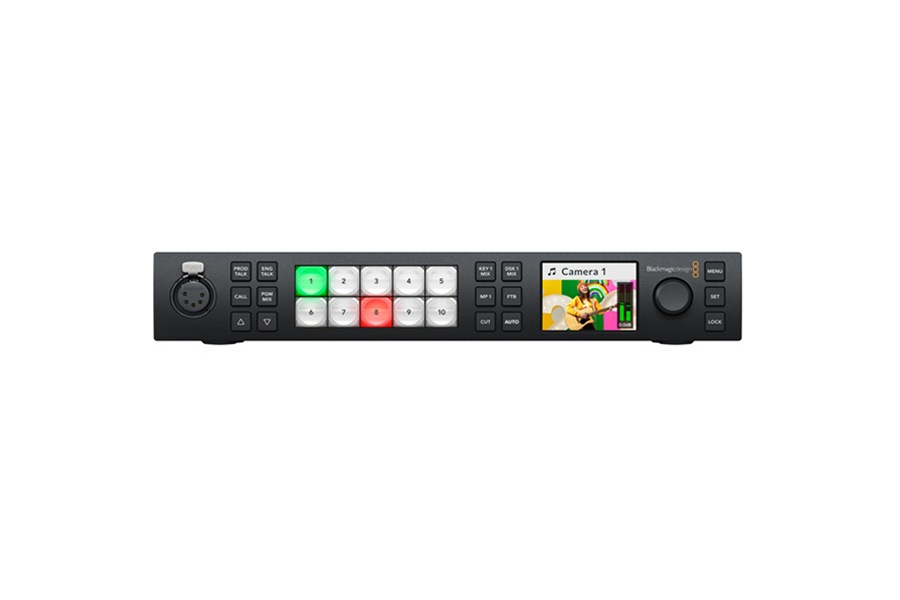

フロントパネル	内蔵2.2インチLCDモニター（ビデオ用）、10個のLEDボタン（設定および緊急スイッチング用）、4個のソースボタン、6個のトークバック選択およびミックスボタン、メニューコントロールノブおよびSETボタン、フロントパネル・ロックボタン

【処理】

処理遅延	10ライン未満
オーディオミキサー	28chミキサー On/Off/Audio-Follow-Videoを選択可能。レベルおよびピークを測定。マスターゲインコントロール。 6バンドのパラメトリックEQ、各種ダイナミクス（エクスパンダー、ゲート、コンプレッサー、リミッター）
ダウンコンバージョン	未対応

処理遅延

10ライン未満

オーディオミキサー

28chミキサー

On/Off/Audio-Follow-Videoを選択可能。

レベルおよびピークを測定。

マスターゲインコントロール。

6バンドのパラメトリックEQ、各種ダイナミクス（エクスパンダー、ゲート、コンプレッサー、リミッター）

ダウンコンバージョン

未対応

【ソフトウェア】

同梱コントロールパネル	ATEM Software Controlパネルを無償で同梱（Mac 11.11 Big Sur、Mac 12 Montereyまたはそれ以降のバージョン、Windows 10または11）
ソフトウェアアップデート	Mac OSまたはWindowsコンピューターにUSBまたはイーサネットを直接接続。ATEM Setup Utilityを同梱
コンフィギュレーション	ATEM Software Controlパネルで設定。ATEM筐体のIPアドレスは、USBで筐体に接続したATEM Setup Utilityで設定。
